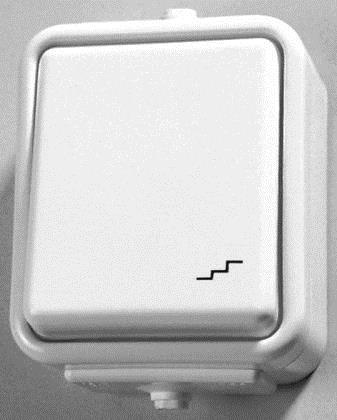

Zastanawiasz się, jak podłączyć przewody do wyłącznika schodowego? W tym artykule znajdziesz odpowiedź na to pytanie. Oświetlenie sterowane z dwóch lub więcej miejsc to dziś standard w wielu domach i mieszkaniach. Wyłącznik schodowy (zwany też łącznikiem schodowym) umożliwia wygodne sterowanie światłem z różnych punktów (np. na dole i na górze schodów, na początku i końcu korytarza albo w dużych salonach).

Ile przewodów do przełącznika schodowego?

Łącznik schodowy różni się od klasycznego włącznika światła. Zamiast dwóch zacisków ma trzy, jeden wspólny (COM) i dwa przełączające (L1, L2). Do podłączenia jednego łącznika schodowego potrzebujesz trzech żył przewodu:

• przewodu fazowego (L),

• dwóch przewodów przełączających.

Jeżeli instalacja jest wykonywana w nowym budynku, najczęściej stosuje się przewód 3-żyłowy z dodatkowym kolorem (np. brązowy, czarny, szary) lub przewód wielożyłowy. Dzięki temu łatwiej zadbać o to, żeby podłączenie było czytelne.

Kiedy łącznik schodowy, a kiedy krzyżowy?

Łącznik schodowy stosujemy, gdy chcemy włączać i wyłączać światło z dwóch miejsc (np. początek i koniec korytarza). Potrzebne są wtedy dwa wyłączniki schodowe, po jednym na każdym końcu obwodu. Łącznik krzyżowy używamy w sytuacji, kiedy chcemy sterować tym samym źródłem światła z trzech i więcej miejsc. W takim układzie mamy:

• dwa łączniki schodowe (na końcach obwodu),
• jeden lub kilka łączników krzyżowych (pomiędzy nimi).

Na przykład: w dużym salonie światło można zapalić przy wejściu, przy kanapie i jeszcze przy wyjściu na taras.

Jak podłączyć trzy kable do włącznika?

Podłączenie trzech kabli do łącznika schodowego budzi najwięcej pytań. Oto prosty schemat. Najpierw znajdź zacisk wspólny (COM). Zwykle oznaczamy kolorem czerwonym lub literą „L”. Następnie podłącz przewód fazowy (L) do zacisku COM. Dwa pozostałe przewody (przełączające) podłącz do zacisków L1 i L2.

Drugi łącznik schodowy podłączasz w identyczny sposób, ale zamiast fazy do COM wchodzi przewód prowadzący do lampy. W praktyce wygląda to tak, że pierwszy wyłącznik przełącza fazę, przewody przełączające łączą oba łączniki, a drugi wyłącznik decyduje, czy obwód zostanie zamknięty i światło się zapali.

Podsumowanie: Jak podłączyć przewody do wyłącznika schodowego?

Montaż wyłącznika schodowego nie jest trudny, jeśli rozumiesz zasadę działania: trzy przewody, jeden zacisk wspólny, dwa przełączające. Do sterowania światłem z dwóch miejsc potrzebujesz dwóch łączników schodowych. Do sterowania z trzech i więcej punktów niezbędne są łączniki schodowe i krzyżowe. W każdym przypadku istotne jest poprawne rozpoznanie przewodu fazowego i właściwe podłączenie do zacisku COM.

Jeśli chcesz uniknąć błędów i zapewnić bezpieczeństwo, korzystaj z oryginalnego osprzętu elektrycznego od renomowanych producentów. W naszej hurtowni znajdziesz łączniki schodowe, krzyżowe i akcesoria montażowe, które ułatwią Ci pracę i zapewnią bezawaryjne działanie instalacji elektrycznej.

FAQ - Jak podłączyć przewody do wyłącznika schodowego?

Czy wyłącznik schodowy można zamontować samemu?

Tak, ale tylko jeśli masz podstawową wiedzę o elektryce. Pamiętaj o wyłączeniu napięcia i używaniu sprawdzonych narzędzi. W przypadku wątpliwości lepiej zlecić to elektrykowi.

Jak sprawdzić, gdzie jest przewód fazowy?

Do tego służy próbnik napięcia (popularnie zwany „śrubokrętem neonówką”). Prawidłowe zidentyfikowanie przewodu fazowego jest ważne dla poprawnego działania układu.

Czy mogę użyć zwykłego wyłącznika zamiast schodowego?

Nie, zwykły wyłącznik ma tylko dwa zaciski i nie pozwoli na sterowanie oświetleniem z dwóch punktów.

Ile łączników krzyżowych mogę podłączyć?

Dowolną liczbę, możesz dodać jeden, dwa lub nawet więcej, w zależności od potrzeb.

Jakie przewody najlepiej stosować do instalacji schodowej?

Najczęściej używa się przewodów typu YDYp 3×1,5 mm² lub YDYp 4×1,5 mm², które są wygodne i bezpieczne w montażu.
